超高纯气体过滤器的原理与应用：为什么 0.003 微米很关键?

在半导体、光伏、新能源和制药行业，超高纯气体过滤器已成为气体输送系统中不可或缺的组件。国际半导体设备与材料协会(SEMI)在 F20 与 F38 标准中明确指出，气体管道中颗粒物浓度必须严格控制，否则将直接影响工艺良率和设备寿命。随着芯片制程进入 5 nm 甚至 2 nm 时代，0.003 微米级别的过滤能力逐渐成为行业标配。

下面小编将从过滤器的工作原理、0.003 微米的重要性、行业标准与应用场景等角度，系统剖析超高纯气体过滤器的价值，并结合恒歌(HENGKO)的产品解决方案，解答工程师和采购人员最关心的问题。

一、什么是超高纯气体过滤器?

超高纯气体过滤器(UHP Gas Filter)是一种专门用于 超高纯气体输送系统 的过滤装置，主要目标是去除管道中可能存在的颗粒物和污染物。与普通工业过滤器相比，它有几个显著特点：

1. 过滤精度高：可达 0.003 微米级别;

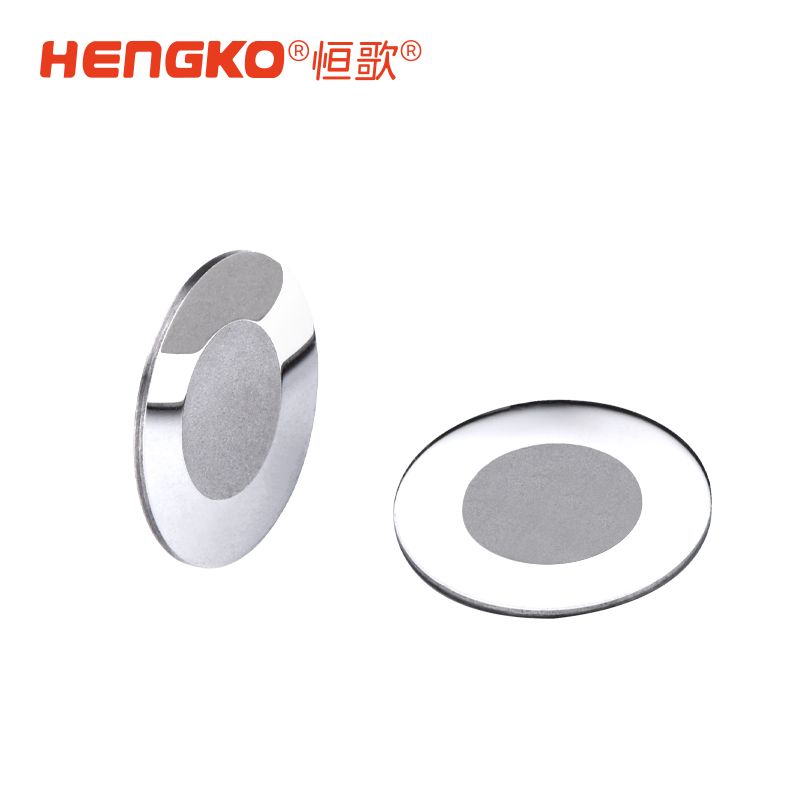

2. 材料洁净：采用 316L 不锈钢、镍、钛等金属烧结材质，全焊接结构，避免析出;

3. 耐温耐压：适应 ≤20 MPa 的压力和 ≤400 ℃ 的温度;

4. 寿命长，可清洗：金属烧结滤芯可反吹或超声波清洗，使用寿命 5–10 倍于一次性滤芯。

二、0.003 微米为什么关键?

1. 制程要求

以 5 nm 芯片工艺为例，线路宽度只有人类头发丝的 1/20.000.一颗 0.02 微米的颗粒足以导致短路或缺陷，而 0.1 微米颗粒会造成整片晶圆报废。因此，过滤器必须拦截比线宽更小的颗粒。

2. 标准要求

SEMI F20：对超高纯气体过滤器的设计与性能提出明确要求;

ISO 146441 Class 1：空气与气体中的颗粒浓度必须控制在极低水平;

DOE(美国能源部)研究表明，气体中 ≥0.1 微米颗粒浓度增加 1 倍，芯片良率会下降 3%–5%。

3. 实际影响

0.003 微米级别的过滤，相当于对纳米颗粒建立“终极屏障”。恒歌过滤器在此精度下可达到 9 LRV(Log Reduction Value)，即对 10⁹ 个颗粒，最多只允许 1 个通过。

三、超高纯气体过滤器的工作原理

过滤器并非简单的“筛网”，其原理综合了以下机制：

1. 机械拦截：孔径小于颗粒直径，直接阻挡;

2. 惯性碰撞：高速颗粒因惯性偏离气流轨迹，撞击孔壁被截留;

3. 布朗扩散：亚微米颗粒因布朗运动增加与壁面的接触几率，从而被捕获;

4. 静电吸附(次要作用)：部分金属表面电荷可增强捕捉效率。

恒歌的烧结金属结构在这些机理的综合作用下，实现了高效、稳定的拦截。

四、应用场景解析

1. 气源端：BF 系列大宗气体过滤器

应用：氮气、氩气、氢气等大宗气体柜入口;

特点：流量 ≥1000 slpm，压降低于 20%，拦截源头颗粒;

价值：减少后端面板与仪器的负荷。

2. 分配端：SF 系列面板过滤器

应用：IGS 面板系统，支持 C/W 型密封;

特点：安装空间紧凑，0.003 µm 精度;

价值：阻止面板内部阀门磨损产生的颗粒进入主气路。

3. 终端：MF 系列仪器保护过滤器

应用：MFC、阀门、压力调节器前端;

特点：耐温 400 ℃，可清洗;

价值：延长 MFC 寿命 2–3 倍，减少停机。

4. 腔室入口：DF 系列扩散器过滤器

应用：CVD、PVD、Etch 腔室注气口;

特点：同时具备扩散与过滤功能，避免湍流;

价值：提高薄膜均匀性，减少缺陷。

五、如何选型?

工程师在选用超高纯气体过滤器时，需要关注以下因素：

1. 过滤精度：是否满足 ≥0.003 µm;

2. 流量与压降：确保在额定流量下压降可控;

3. 材料：优先选择全金属焊接结构，避免聚合物析出;

4. 兼容性：接口是否匹配 VCR、C/W 型密封;

5. 维护：是否支持清洗与长期使用。

六、成本与效益分析

以一条 300 mm 晶圆产线为例：

一次 MFC 故障造成的停机损失：约 50–100 万元/小时;

没有终端过滤器时，MFC 平均寿命：1–3 年;

配置恒歌 MF 系列后，寿命延长至 3年以上;

OF/BF/SF 等分级过滤组合，使腔室缺陷率下降 20%–30%。

长期来看，超高纯气体过滤器不是成本，而是节约。

随着制程节点进入纳米级时代，超高纯气体过滤器的价值愈发凸显。0.003 微米的过滤能力不仅是行业标准，更是产线良率的保障。

恒歌通过 BF、SF、MF、DF 系列产品，形成从气源到终端的完整防线，满足 SEMI 与 ISO 的洁净度要求。对于追求高可靠性和低停机率的工厂而言，正确选型和分级布置过滤器，是确保长期竞争力的必然选择。
