回流焊设备使用不锈钢氮气管的工作流程！

一、前期准备

1、材料与工具确认

首先，根据回流焊设备的氮气需求参数，选择合适规格的不锈钢氮气管。一般需考虑管径、壁厚以及材质的纯度等因素，例如对于常规的中小功率回流焊设备，选用内径 6 - 8mm、壁厚 1 - 1.2mm 的 304 不锈钢管较为合适，以确保氮气能够稳定、顺畅地输送，且管材能耐受一定的压力和温度。

准备好连接管件，如不锈钢弯头、三通、直接头，以及密封件，如橡胶密封圈或金属缠绕垫片等，确保其材质与氮气兼容且密封性能良好，防止氮气泄漏。同时，备好管切割工具(如专用切管器)、氩弧焊机(用于焊接连接方式)、扳手等安装和连接所需的工具。

2、管路清洁与检查

在安装前，必须对不锈钢氮气管进行彻底的清洁处理。使用洁净的压缩空气或氮气对管内进行吹扫，清除可能存在的灰尘、油污、金属碎屑等杂质，防止这些杂质进入回流焊设备内部，影响焊接质量或损坏设备部件。

对管体外观进行检查，查看是否有裂缝、砂眼、划伤等缺陷，确保管材的完整性和质量，任何有缺陷的管材都应及时更换，以免在使用过程中出现氮气泄漏等问题。

二、安装流程

1、管路布局规划

根据回流焊设备的结构和氮气接口位置，合理设计氮气管路的走向。应尽量缩短管路长度，减少不必要的弯曲和转折，以降低氮气在输送过程中的压力损失和流动阻力，确保氮气能够以稳定的压力和流量到达焊接区域。同时，要避开设备的高温区、振动源以及其他可能对管路造成损坏的部件，避免因环境因素影响氮气管的使用寿命和性能。

2、管件连接操作

对于采用螺纹连接的管件，在连接前，先在螺纹处缠绕适量的聚四氟乙烯生料带，然后使用扳手将管件拧紧，确保连接紧密且密封良好。拧紧时要注意力度适中，避免过度用力导致螺纹损坏或管件变形，一般按照管件的规格和材质，遵循相应的扭矩标准进行操作，例如管径 6mm 的不锈钢管件，扭矩控制在 8 - 10N・m 左右。

若采用焊接连接方式，使用氩弧焊机进行焊接。焊接前，要对焊接部位进行仔细的打磨和清洁，去除表面的氧化层和杂质，以保证焊接质量。在焊接过程中，调整好氩弧焊机的电流、电压和焊接速度等参数，电流一般设置在 70 - 100A，电压 10 - 12V，焊接速度保持在 4 - 6mm/s，确保焊缝均匀、牢固，无气孔、裂纹等缺陷，焊接完成后，对焊缝进行外观检查和必要的探伤检测，确保焊接质量符合要求。

三、调试与检测

1、压力测试

完成氮气管路安装后，关闭回流焊设备氮气使用端的阀门，从氮气源端向管路内缓慢充入氮气，逐渐升高压力至设备正常工作压力的 1.2 - 1.5 倍(如设备正常工作压力为 0.15MPa，则充压至 0.2 - 0.225MPa)，保压一段时间(通常为 30 - 60 分钟)。在此期间，使用压力检测仪表对管路各部位进行检查，观察压力是否稳定，有无明显的压力下降现象。如果压力下降超过允许范围(一般每小时压力下降不超过 0.02MPa)，则说明管路存在泄漏点，需要对各连接部位、焊缝等进行仔细检查和修复，如重新拧紧松动的管件或对泄漏的焊缝进行补焊。

2、流量校准

在压力测试合格后，开启回流焊设备氮气使用端的阀门，将氮气流量调节至设备工艺要求的设定值(根据回流焊的具体工艺参数，一般为 5 - 10L/min)，使用专业的流量计对实际氮气流量进行精确测量。如果测量结果与设定值偏差较大(通常允许偏差范围为 ±10%)，则通过调节氮气源端的减压阀或流量调节阀进行流量校准，使氮气流量准确稳定地达到工艺要求，以保证回流焊过程中的氮气保护效果。

四、日常维护

1、外观巡检

定期(每日或每班)对不锈钢氮气管路进行外观检查，查看管体是否有变形、磨损、腐蚀等情况，特别是在管路的弯曲部位、连接部位以及可能受到外力碰撞的部位要重点检查。若发现管体表面有轻微的划伤或磨损，可使用砂纸对损伤部位进行打磨处理，并涂抹防锈剂，防止进一步腐蚀;对于严重变形、腐蚀或磨损的管段，应及时更换，确保管路的完整性和安全性。

2、密封性复查

每隔一定时间(如每周)对氮气管路的连接部位进行密封性复查，可采用涂抹肥皂水或专用的泄漏检测试剂的方法，在管件连接处、阀门密封处等部位进行涂抹，观察是否有气泡产生，以此判断是否存在氮气泄漏现象。如果发现泄漏点，及时对相应的密封件进行更换或对连接部位进行重新紧固，确保氮气系统的密封性良好，避免因氮气泄漏导致回流焊设备焊接质量下降或氮气浪费等问题。

通过以上严谨、规范的工作流程，从前期准备、安装、调试检测到日常维护，能够确保回流焊设备中不锈钢氮气管的稳定运行和高效工作，为回流焊工艺提供可靠的氮气保护，从而提升电子产品的焊接质量和生产效率，保障生产过程的顺利进行和产品质量的稳定性。

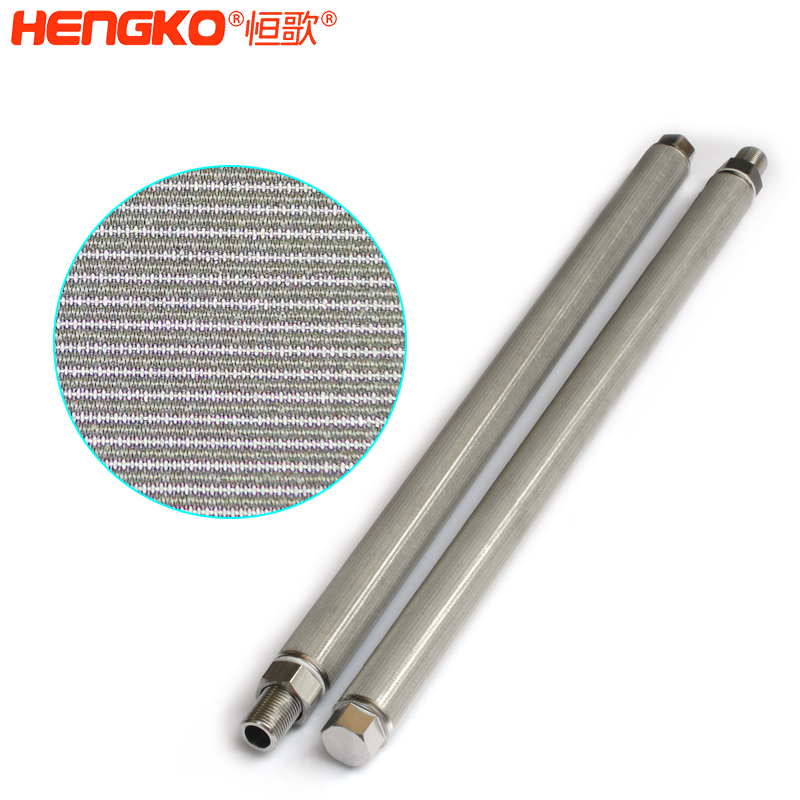

恒歌波峰焊/回流焊不锈钢氮气管，改善焊接质量:通过防止氧化，提高焊点的强度和可靠性，提高生产效率: 减少因氧化引起的返工，提高生产效率，可定制不同规格型号！
